TH-2000-C氮氧化物在線監測系統主要應用于氣體分析行業,主要檢測場合:燃氣鍋爐尾氣監測、污染源在線監測、煙氣排放、脫硫脫硝、鍋爐尾氣、污水管道氣體檢測分析、高溫高濕氣體檢測分析等。 氮氧化物在線監測系統主要原理是:采樣單元采集現場的煙氣或被測氣體,預處理單元對氣體進行降溫、除濕、過濾粉塵,并將被測氣體的溫度和濕度恒定在一定范圍,氣體檢測單元檢測分析被輸送過來的氣體,在顯示屏上實時顯示被測氣體濃度,并將數據信號向外傳輸到PLC或者電腦等終端,也可以通過無線GPRS(DTU)或網絡傳輸到各地環保局或云服務器,用戶再從服務器讀取數據,可以實現全球聯網監控分析。整個過程為自動化處理,不需人為干預處理。
氮氧化物在線監測系統TH-2000-C產品描述:
TH-2000-C氮氧化物在線監測系統主要應用于氣體分析行業。
主要檢測場合:燃氣鍋爐尾氣監測、污染源在線監測、煙氣排放、脫硫脫硝、鍋爐尾氣、污水管道氣體檢測分析、高溫高濕氣體檢測分析等。
主要原理是:采樣單元采集現場的煙氣或被測氣體,預處理單元對氣體進行降溫、除濕、過濾粉塵,并將被測氣體的溫度和濕度恒定在一定范圍,氣體檢測單元檢測分析被輸送過來的氣體,在顯示屏上實時顯示被測氣體濃度,并將數據信號向外傳輸到PLC或者電腦等終端,也可以通過無線GPRS(DTU)或網絡傳輸到各地環保局或云服務器,用戶再從服務器讀取數據,可以實現全球聯網監控分析。整個過程為自動化處理,不需人為干預處理。
TH-2000-C氮氧化物在線監測系統適用于低粉塵、高溫度、高濕度場合的氣體檢測分析,若被測氣體的粉塵含量高,需要選配自動反吹系統或預留反吹接口定期接入壓縮空氣進行反吹,否則需要定期手動維護清洗粉塵過濾器。TH-2000-C氣體預處理系統內置雙級電子冷凝除濕系統和0.5米精細粉塵過濾取樣頭(法蘭安裝),采樣距離40米,自動降溫、自動排水、過濾焦油。對于易溶于水的氣體檢測分析和冬天室外結冰環境,防止采樣管路結冰,需選擇保溫和電伴熱恒溫控制系統。如果對被測氣體的干燥度和潔凈度要求很高,請選擇TH-3000系列,含保溫和電伴熱恒溫控制系統、雙級高效壓縮機水冷除濕系統,可以將氣體的露點穩定控制在4℃或5℃
氮氧化物在線監測系統參照法規:
《火電廠大氣污染物排放標準》 GB13223-96
《中華人民共和國大氣污染防治法》 2000年9月1日起實施
《火電廠煙氣連續監測系統典型設備技術規范書》 G-HB97-01
《火電廠煙氣連續排放連續監測技術規程》 HJ/T-2000
《固定污染源排放中顆粒物測定與氣態污染物采樣方法》 GB/T16157-1996
《煙氣采樣器技術條件》 HJ/T47-1999
《煙氣采樣器技術條件》 HJ/T48-1999
《固定污染源煙氣排放連續監測技術規范》 HJ/T75-2007
《固定污染源煙氣連續監測系統要求及檢測方法》 HJ/T76-2007
氮氧化物在線監測系統產品特性:
可選防爆型、防水設計(標配不防爆,防護等級IP66,戶外型),檢測快速,可靠,穩定??蓪怏w分析單元內置于機箱內,也可以外置。標準采樣距離為30~40米,選配真空泵采樣距離超過70米。TH-2000-C標準預處理溫度為600℃,更高溫度可以定制,TH3000可以預處理2000℃的煙氣。
標配:7寸顯示屏,可集成顯示各類探頭參數和控制其他設備??蛇x:無顯示視窗
選配:網絡傳輸、4-20mA輸入、RS485輸入、4-20mA輸出、RS485通訊。
選配:無顯示窗口、GPRS無線傳輸、聲光報警、數據打印功能、linux操作系統、觸摸屏、16G大容量SD存儲卡、U盤存儲。

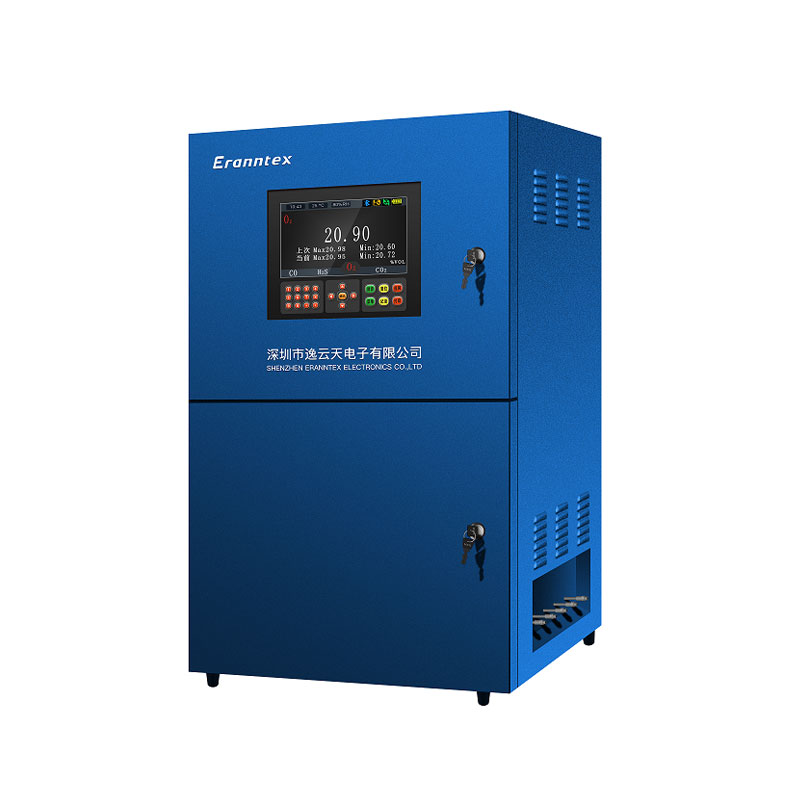

氮氧化物在線監測系統產品外形:外形尺寸:820mm高500mm寬350mm厚
氮氧化物在線監測系統原理介紹:將樣氣按照分析儀能夠接受的壓力、溫度、濕度、流量、(含塵量)、以及干凈程度完成其處理功能,主要完成以下幾項工作:
樣品取樣:用真空取樣泵或直流無刷泵將樣氣從煙道等環境中抽出
粉塵過濾:被測氣體經過精密粉塵過濾器再進入取樣管路,如果是高粉塵環境可以選配自動反吹系統
降溫處理:通過取樣探頭和取樣管路降溫,可以處理600℃以內的氣體,更高溫度可定制
選配功能:雙級電子冷凝除濕系統,將氣體的露點穩定控制在4℃或5℃
焦油處理:樣氣經過焦油過濾器以后除去焦油和殘余粉塵
氣水分離:樣氣經取樣管路降溫以后出現游離水,氣水分離器將氣、水、殘余粉塵分開,自動排水
二次過濾:根據現場濕度大小選配,進行二次水汽分離
伴熱功能:此功能為選配,加熱、保溫,防止水汽凝露和部分氣體溶于水,冬天防止采樣管路結冰
檢測分析:實時檢測并顯示濃度,并以4-20mA/RS485等信號方式傳輸數據,也可以通過DTU無線傳輸或網絡傳輸到遠程服務器或環保局、監測站
流量調節:控制氣體的檢測分析進氣量
氣體切換:進行被測氣體、標準氣體或空氣的切換
反吹功能:選配,預留反吹接口,可接入8mm的氣管
氮氧化物在線監測系統技術參數:
系統構成:采樣單元、樣氣預處理單元、氣體分析單元
檢測參數:NOX、NO、NO2、O2,選配SO2等其他各種氣體,也可以接入檢測風速、風向、雨量、大氣壓力、管道壓力、溫濕度等氣象參數,根據客戶要求選定
測量范圍:NOX(0-100毫克/立方)、NO(0-100毫克/立方)、NO2(0-50毫克/立方)、O2(0-30%Vol),SO2(0-100毫克/立方),其他量程可選,視檢測現場的實際需求而定
檢測原理:電化學,視檢測現場氣體成分、濃度及現場工況而定,可選紅外、激光、紫外光譜等原理
采樣溫度:- 40℃~600℃(標準),更高溫度可定制,2000℃以內
采樣濕度:0~99%RH,可預處理高濕氣體
主機工作環境:- 40℃~70℃,≤95%RH
工作方式:在線式連續工作,泵吸式采樣(正壓、負壓、真空環境都可用)
采樣距離:標準30~40米,選配真空泵的采樣距離大于70米
采樣流量:可調,2升/分鐘(標準),4或10升/分鐘,可選
工作電壓:220VAC,50HZ
輸出信號:4~20mA、RS485、多路無源觸點,選配:DTU無線傳輸、網絡傳輸等各種方式
外形尺寸:820mm高*500mm寬*350mm厚
防護級別:IP66 戶外防水型,可選防爆型
顯示方式:標準產品為7寸觸摸彩屏顯示,可選無顯示窗口、linux操作系統
數據存儲:可選10萬條數據或16G大容量SD存儲卡、U盤存儲
打印方式:無打印功能,可選配無線藍牙打印機進行打印
報警方式:選配一體式聲光報警器或外置型聲光報警器
氮氧化物在線監測系統配件清單:
在線監測系統 1套(內含對應氣體檢測儀1臺)
產品說明書 1本
紅外遙控器1個
上位機電腦連接軟件(電子郵件形式免費發送)1份
RS485 modbus(RTU)通信協議(電子郵件形式發送) 1份
