本項目為受限空間作業有毒有害、易燃易爆氣體在線檢測,如隧道、涵洞、儲物間等受限空間,空氣得不到流通,逐漸積累有毒有害,易燃易爆氣體。在受限空間作業過程中,現場的氣體濃度通常超標幾倍甚至幾十倍,可致現場作業人員中毒、窒息等。
參考標準:
GB4208-2008《外殼防護等級(IP代碼)》
GB15322.1-2019《可燃氣體探測器第1部分:工業及商業用途點型可燃氣體探測器》
GB15322.3-2019《可燃氣體探測器第3部分:工業及商業用途便攜式可燃氣體探測器》
JJG695-2003《硫化氫氣體檢測儀》
GB12358-2006《作業場所環境氣體檢測報警儀通用技術要求》
GB 3836.1—2010 《爆炸性氣體環境用電氣設備 通用要求》
GB 3836.2—2010 《爆炸性氣體環境用電氣設備 隔爆型“d”》
GB 3836.4—2010 《爆炸性氣體環境用電氣設備 本質安全型“i”》
GB/T 17626.2-2018/IEC 61000-4-2:2008 《電磁兼容 試驗和測量技術 靜電放電抗擾度試驗》
GB/T 17626.3-2016/IEC 61000-4-3:2010 《電磁兼容 試驗和測量技術 射頻電磁場輻射抗擾度試驗》
GB 4824-2013 《工業、科學和醫療(ISM)射頻設備 電磁騷擾特性 限值和測量方法》
系統介紹:
系統實現功能:
◆ 多參數監測:
區域監測主機上集中顯示被測各點的氣體濃度狀態、溫濕度等;并可通過app進行查看
◆ 全方位預警互聯功能:
1)現場檢測儀濃度超標報警,跌落報警,SOS呼救報警、位移報警等提示、并將報
警信息發送給周圍其它設備;
2)周圍其它設備收到預警信息發出報警;
3)區域監測主機收到預警信息發出報警;
4)移動app或遠程云監測收到預警信息發出告警;
◆ 數據存儲功能:
儀器設備可存儲被測點定時存儲或報警觸發的濃度值,以便進行數據查詢,標配存儲10萬條數據,本機還可顯示實時曲線;
◆位置追蹤:
GPS/北斗實時定位,通過app或后臺掌控工人與儀器位置,提高應急搶險效率;
◆ 云平臺系統:
通過4G網絡傳輸?shù)皆破脚_,實現遠程監控現場工況,根據環境監測數據,定位等信息,迅速決策;可在系統下查看歷史記錄,歷史記錄云平臺默認保存2個月,可根據要求及時下載歷史記錄保存;
◆ 距離較遠時,增加數據中繼路由,可為其它設備提供數據傳輸中繼,附加值高;
作業流程:
預查:
受限空間作業開始前,先用泵吸式PTM600-S對受限空間進行采樣檢測,以檢測密閉空間中的氧氣,硫化氫和可燃氣,也可以檢測密閉空間的VOC揮發性有機化合物。確定安全后,工人可以進入作業。
進入:
作業中,監測主機在受限空間外。施工工人佩戴一臺便攜式檢測儀PTM600-S進行作業,隨時檢測所處環境的氣體濃度狀況,外邊監護人員可通過手機或ipad進行查看監測數據。必要時,可在內部增加中繼設備延長傳輸距離。
聯動預警:
一旦任意一個檢測點的氣體濃度超標,儀器就會報警,通過儀器內部無線網絡,報警信號會迅速傳給網內其它的儀器,形成聯動預警,所有工人可以同時進行撤離。
遠程監測:
所有設備測量數據及視頻圖像可遠程至后臺。管理中心就可以遠程及時發現和處理現場事故。從而保障有關清洗作業的安全有序進行。
系統產品清單:
系統由區域監測主機,區域監測中繼,便攜氣體檢測儀、移動APP及云平臺等部分組成。示意圖如下:
系統產品清單 | |||||
產品名稱 | 規格型號 | 布置位置 | 備注 | 數量 | 配置 |

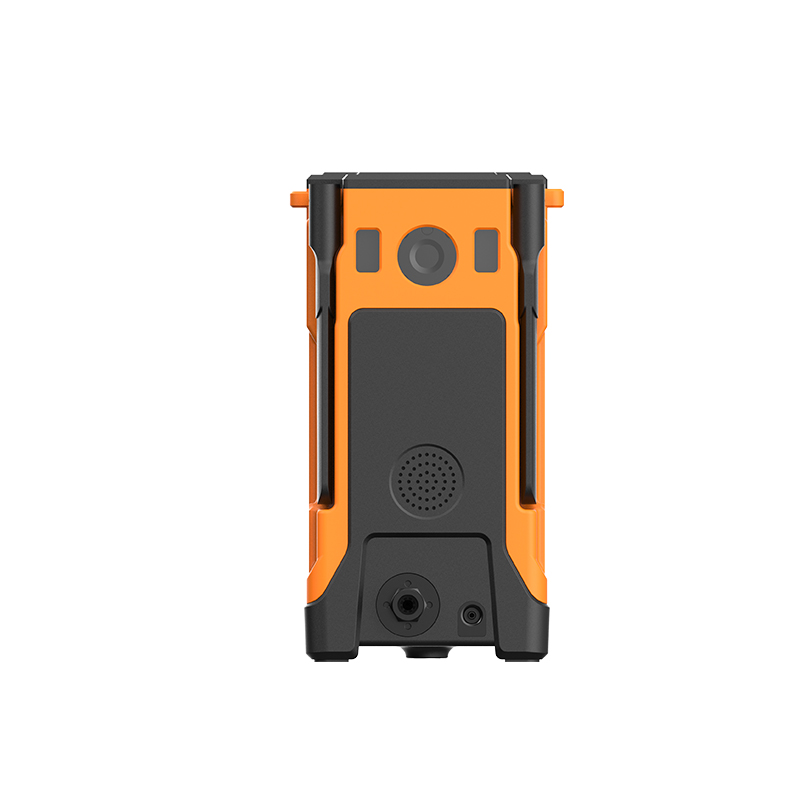

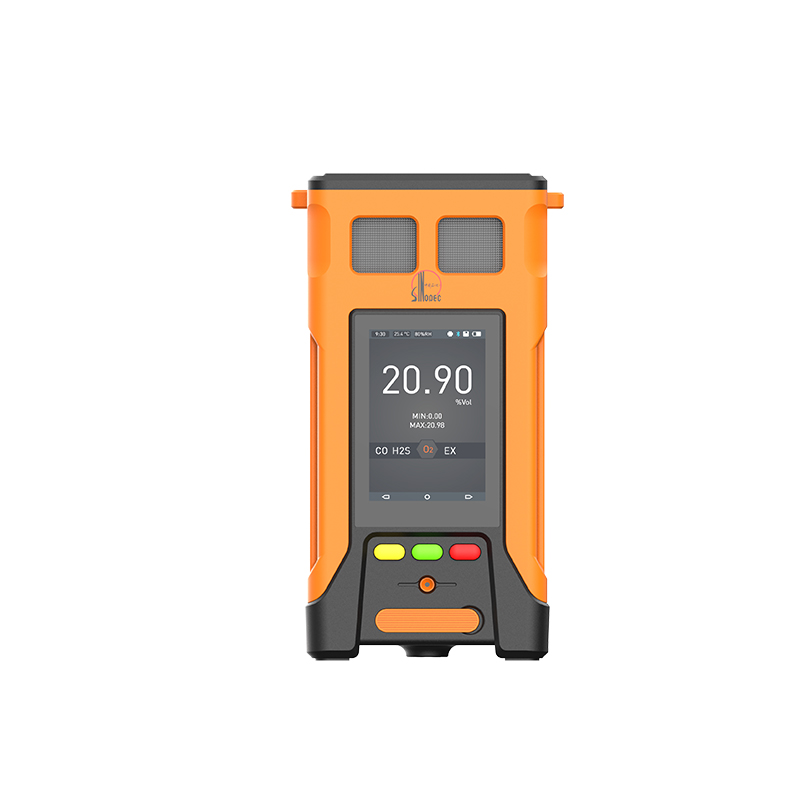

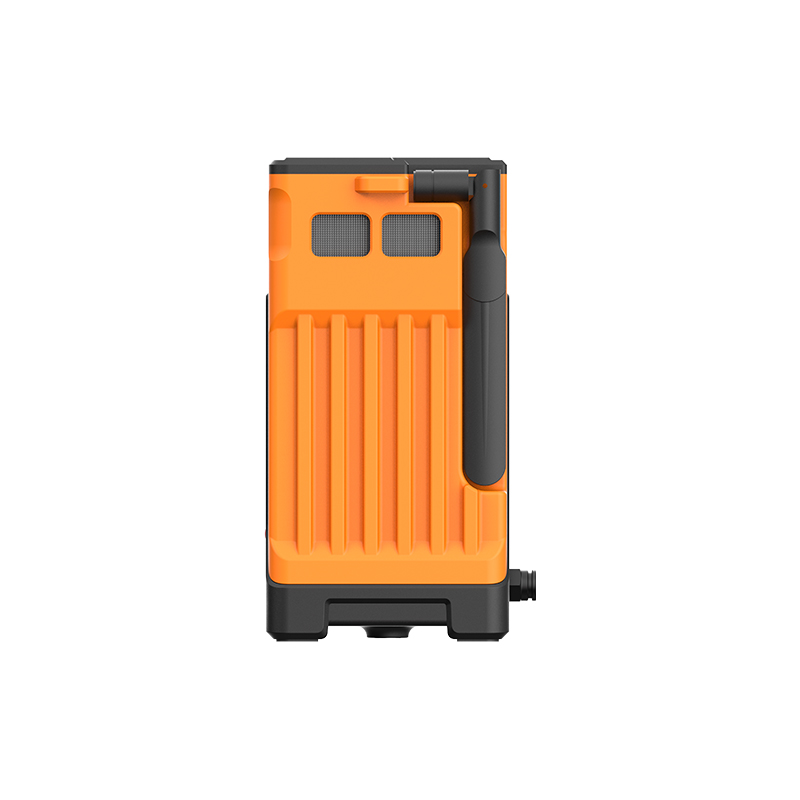

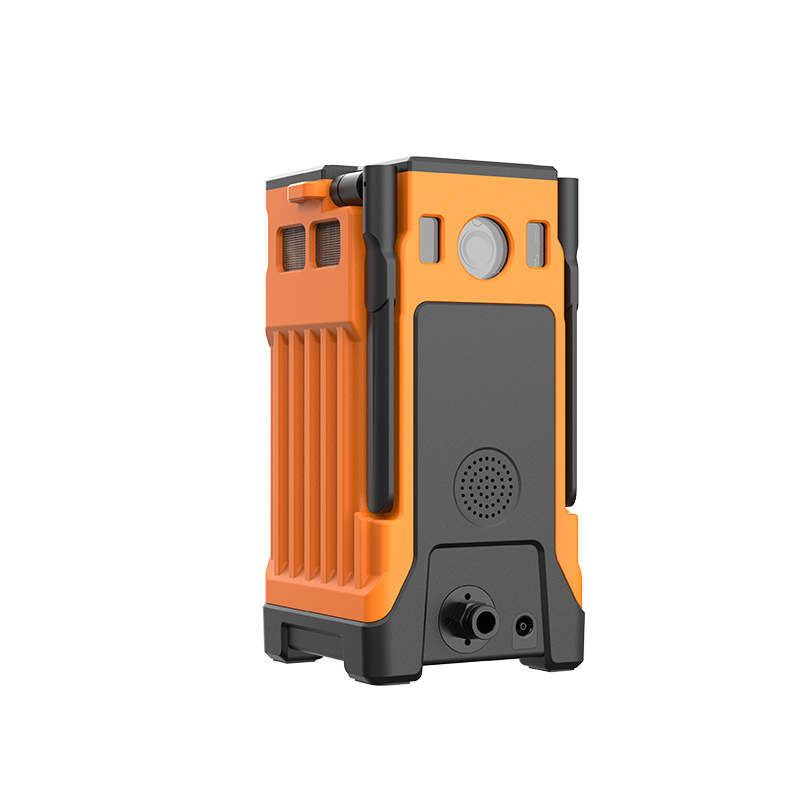

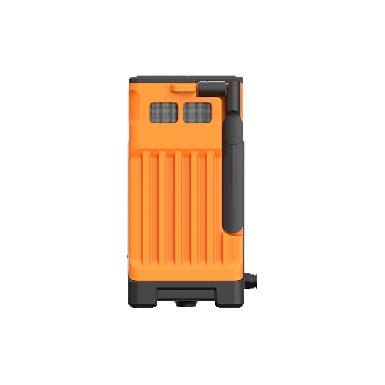

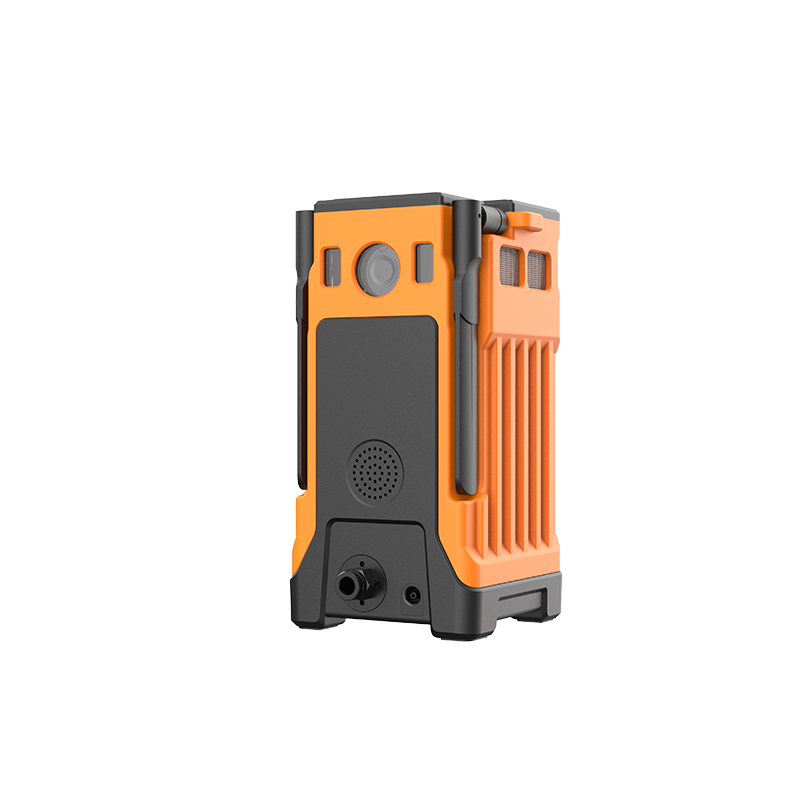

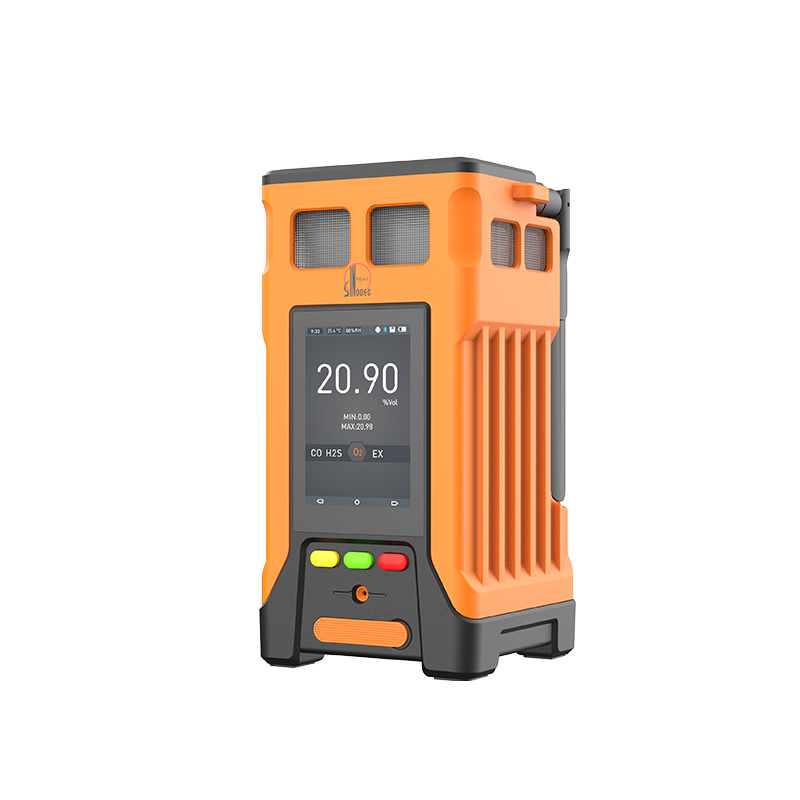

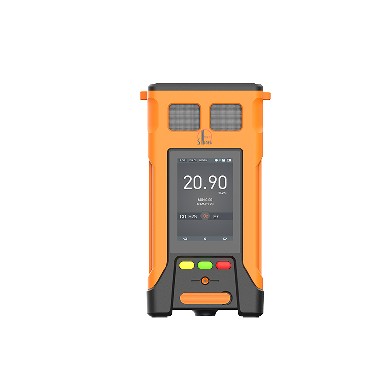

區域監測主機 | PTM600-S | 受限空間外部 | 可配置傳感器,4G路由等 | 1 | 必配 |
區域監測中繼 | PTM600-S | 受限空間內部 | 數據中繼,采用網橋或MESH無線 | 1 | 選配 |

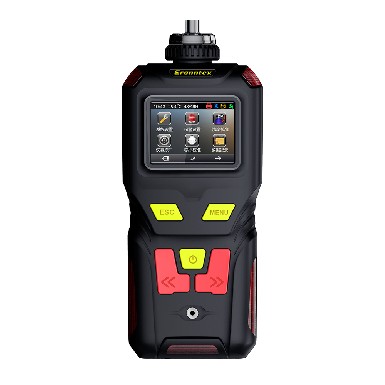

便攜式氣體檢測儀 | MS600或MS104K | 受限空間內部 | 氣體濃度、溫濕度檢測等 | 1 | 必配 |
移動APP及云平臺 | 監控平臺 | 可通過手機、ipad及電腦登錄系統查看 | 1 | 必配 |
系統設備概述:
監測項目:
硫化氫、一氧化碳、氧氣、可燃氣(可根據現場需求定制氣體)
位置監測
檢測方法:
氣體采樣方法:泵吸式
檢測原理:電化學、催化燃燒,紅外等
逸云天大數據遠程監測云平臺介紹
在企業安全生產,重大危險源監控,廢氣排放,科技研發,環境保護、消防安全等方面,都需要對可燃氣體,有毒有害氣體,氧氣,溫濕度,壓力,風力,粉塵,液位,流量等信息進行不間斷采集和監測。并具備信息遠傳,連續記錄,事故預警、信息存儲、報警輸出及控制等功能。
逸云天智慧云監測平臺是基于物聯網,專為工業應用設計開發的一個全方位的平臺,它突破了原有系統的服務瓶頸,無限增大了監控覆蓋范圍和服務可擴張性,而且基于大數據分析,系統可以為用戶提供實時在線監測,權限管理,現場泄漏源分析,數據變化趨勢及統計,歷史記錄查詢,軌跡追蹤等功能應用。
監測點1 23....通過GPRS傳輸?shù)皆破脚_,管理者可以通過遠程登錄平臺賬號進行查看點位實時濃度檢測,手機或者PC端都可查看;
系統功能:
實時在線監測:實現實時在線監測設備檢測數據,遠程查看現場參數。減少工作管理人員在控制室與現場間來回跑動。在線監測分為本地監測和遠程監測兩種方式,本地監測位于現場附近;遠程監測位于現場較遠或跨區域異地位置。
自動報警:當數據超過閥值時,系統自動發出報警及控制信號,為管理者及時提供報警聲光信息,通過系統的設備定位功能,可快速定位報警位置,展開救援。用戶可靈活根據應用需要配置前端設備報警裝置,實現自動報警應急處理,減少人工處理流程。數據管理:監測平臺將前端設備數據采集后,系統自動對數據進行存儲,分析處理,以可視化圖形,列表展現給用戶,為企業安全建設提供有力支持。
歷史數據查詢:系統中的歷史記錄主要分布在三個區域,檢測儀、集中控制器,服務器數據庫。通過輸入設備信息或者選擇日期,查找相關的歷史數據,為數據的統計以及事故后的分析提供依據,有助于管理者了解動態。
報警信息統計及查詢:系統自動對已發生的事故信息進行統計,通過日志查詢可查看歷史報警信息,為管理者加強安全生產管理提供依據。
用戶運維管理:監測平臺可對用戶進行權限、任務、基本信息進行管理,方便用戶分級,分區域管理,為管理者提供責任明確,任務分配清晰的管理平臺。
設備管理:通過監測平臺,用戶可對遠程設備進行管理,啟用,關閉,參數更新、狀態監測等操作,現場設備可進行位置規劃,與地圖聯動,實時掌握現場設備運行情況,減少管理人員現場巡查;
數據服務:通過監測平臺可向第三方系統提供數據服務,例如與環保局,安監局,DCS及PLC等綜合監測系統對接,實現數據共享,數據轉換服務;
軌跡跟蹤:具有GPS功能的探測器,可將gps位置信息實時上傳平臺,系統自動記錄其軌跡,管理者可實時查看探測器移動軌跡,并可通過歷史查詢軌跡記錄,為管理者進行數據分析及策略制定提供有力支持;
遠程維護:系統支持對前端設備進行遠程診斷,參數維護,避免經常往返現場,提高工作效率,降低運維成本;
遠程視頻監測:可將設備前端視頻遠程到平臺,查看現場場景,實現遠程可視化,立體化監測。
檢測氣體 | 硫化氫(H2S)、一氧化碳(CO)、可燃(EX)、氧氣(O2) | ||
檢測原理 | 硫化氫、一氧化碳、氧氣:進口電化學傳感器 | ||
可燃:進口催化燃燒 | |||
檢測量程 | 硫化氫:0~100PPM | 分辨率 | H2S:0.1PPM |
一氧化碳:0~1000PPM | CO:1PPM | ||
氧氣:0-25%VOL | O2:0.01%VOL | ||
可燃氣體:0-100%LEL | EX:0.1%LEL | ||
使用壽命 | 2年左右 | 精度 | ≤±2%FS |
重 復 性 | ≤±2%FS | 響應時間 | T90≤20秒 |
線 性 度 | ≤±3%F.S | 恢復時間 | ≤30秒 |
信號輸出 | 支持485,4-20mA,LORA無線傳輸; | ||
本項目主要以4G網絡傳輸為主(其它無線傳輸功能可定制,比如:zigbee、433、WIFI等) | |||
工作條件 | 溫度:-20℃-50℃;濕度:0-90%RH(無凝露) | ||
防爆等級 | Exd IICT6 | ||
工作電壓 | 12~30V(DC直流,單臺設備的標準電源為24V,1A或大于1A 的直流開關電源) | ||
電源 | 10A鋰電池 供電,持續工作7天左右 | ||
防護等級 | IP66 防水濺和雨淋 | ||
視頻監測 | 220萬像素,支持紅外夜視,可定制云臺,變焦攝像頭 | ||
位置信息 | 支持GPS/北斗定位 |
