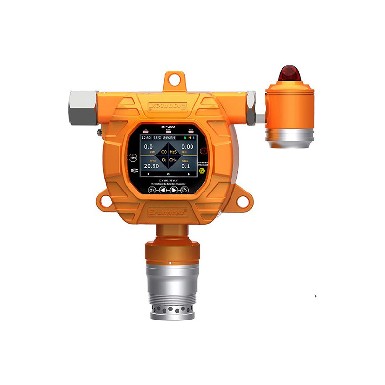

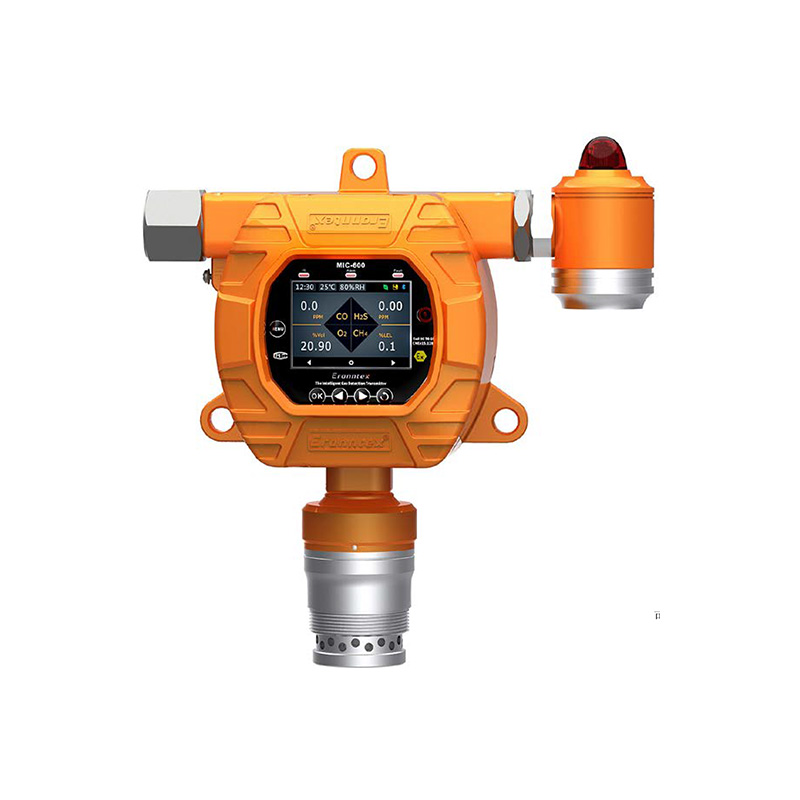

MIC-600 系列在線式復合型氣體檢測儀應用于:現場多種氣體濃度 24 小時連續在線監測及溫濕度的測量,現場濃度顯示,超標聲光報警 ( 可選),遠程信號傳輸。采用 2.5 寸高清彩屏實時顯示, 采用國際知名品牌的氣體傳感器,主要檢測原理有:電化學、紅外、催化燃燒、熱導、PID 光離子等原理的氣體傳感器、瑞士高精度電容式數字溫濕度傳感器。先進的電路設計、成熟的內核算法處理, 獨特的外形設計,取得了多項軟件著作和外觀等專利。MIC-600適用于檢測管道中或受限空間、大氣環境中的氣體濃度;氣體泄漏和各種背景氣體為氮?dú)饣蜓鯕獾母邼舛葐我粴怏w純度。檢測種類超過 500 余種。堅固耐用的防爆外殼和氟碳漆表面處理工藝適用于各種危險場所和強腐蝕性環境,耐磨損。
MIC-600在線式復合氣體檢測儀特點:
★ 可以同時檢測 1 ~ 6 種氣體,單位自由切換。
★ 多樣化通訊方式。
可通過有線或無線遠程傳輸、網絡傳輸進行實時監控;標準總線 RS485(modbus-RTU)和 4 ~ 20mA 標準信號同時輸出;可選頻率輸出200-1000Hz、Hart 協議信號、1 ~ 5V 輸出、 無線傳輸(2 ~ 5 公里或不限距離);兼容二次儀表、數據采集模塊、PLC、DCS 系統,可驅動相關設備。選配 MIC2000 控制器可以同時監控 1000 臺檢測儀。
★ 紅外遙控。
標配紅外遙控器,通過紅外遙控器功能鍵可進行一鍵式操作,可實現在危險場合免開蓋操作,比如:修改報警點、濃度校準、零點校準、消音、恢復出廠等功能。
★ 豐富的人機界面。
2.5 寸高清彩屏,顯示實時濃度、報警、時間、溫度、濕度、存儲等信息;菜單界面采用高清仿真圖形顯示各個菜單的功能名稱。
★ 大容量數據存儲功能,支持多種存儲方式。
標配 10 萬條數據存儲容量;可選配 SD 卡存儲功能,支持實時存儲、定時存儲,或只存報警濃度數據;支持本機查看、刪除數據,也可通過RS485 接口上傳到電腦進行數據分析或打印。
★ 高溫氣體檢測(選配)。
選配高溫采樣降溫過濾手柄或高溫高濕預處理系統可檢測 1300 度溫度的煙氣。其他溫度的氣體檢測可訂制。
★ 三種顯示模式可切換。
同時顯示多種氣體濃度,大字體循環顯示單通道氣體的濃度,實時曲線顯示。
★ 圖形化顯示,以曲線形式反映一段時間內氣體濃度變化走勢。
● 數數據恢復功能,可以選擇部分或全部恢復,免去誤操作引起的后顧之憂。
● 高精度溫濕度測量(選配)。
● 多種報警方式,報警時多方位立體指示報警狀態。包含:3組繼電器開關量輸出,聲光報警、顯示屏視覺報警。報警種類包含:濃度報警、欠壓報警、故障報警。
● 多種報警模式設置 : 低報警、高報警、區間報警、加權平均值報警。
● 誤操作識別功能: 濃度校準誤操作自動識別并阻止,能避免人為因素造成的不良。
● 零點自動跟蹤,長期使用不受零點漂移影響。
● 目標點多級校準,保證測量的線性度和精度。
● 中英文界面可選擇。
● 寬工作溫度:-40 ~ +70℃,支持溫度補償。
● 日志記錄。
記錄校準日志、維修日志、故障記錄、故障解決對策,傳感器壽命到期提醒,下次濃度校準時間提醒功能。
● 本安電路設計,防爆,具有二級防雷、防靜電能力。滿足國家標準,抗高強度脈沖浪涌電流沖擊。具有防反接功能。符合 EMI、EMC 標準。
MIC-600在線式復合氣體檢測儀參數:
檢測氣體:復合氣體(一氧化碳CO、硫化氫H2S、氧氣O2、可燃?xì)怏wEx),
選配:可同時檢測任意4~6種氣體和溫濕度
檢測范圍:CO(0~1000ppm)、H2S(0~100ppm)、O2(0~30%Vol)、Ex(0~100%LEL),其他量程可訂制
分 辨 率:CO(0.1ppm)、H2S(0.01ppm)、O2(0.01%Vol)、Ex(0.1%LEL),更高分辨率可訂制
檢測原理:電化學、催化燃燒、紅外、熱導、PID光離子,根據氣體、量程、現場環境和用戶需求而定
傳感器壽命:電化學原理2~3年,氧氣2年或6年可選,紅外原理5~10年,催化燃燒3年、熱導5年
溫度檢測:-40℃~+120℃(選配),濕度檢測:0~100%RH (選配),分辨率:溫度0.1℃,濕度:1%RH
檢測精度:≤±2%F.S (全量程內≤2%),溫度0.5℃,濕度:3%RH,更高精度可訂制
工作方式:固定式安裝,在線檢測,擴散式測量,管道式、流通式、泵吸式可選
安裝方式:管道式、壁掛式。管道式的工作壓力為大氣壓±30%,超出范圍需降壓處理
響應時間:T90≤20秒
恢復時間:≤30秒
輸出信號:總線制RS485(RTU),選配三(四)線制4~20mA、0~20mA、1~5V、0~5V、0~10V、無線傳輸
報警方式:現場聲光報警(選配),默認1路,可選3路無源觸點(干節點)輸出,三級報警,報警點可設置
工作環境:-40℃~+70℃
樣氣溫度:-40℃~+70℃(常規),選配:-40℃~+400℃、-40℃~+800℃ (高可達1300℃)
相對濕度:≤10-95%RH (常規)非凝露場合,選配:10-99%RH 用于高溫高濕度場合,訂貨時
需注明,需配預處理系統)
工作電壓:12~30V(DC直流,單臺設備的標準電源為24V,1A或大于1A 的直流開關電源)
電源參考:24V,2.1A 的開關電源可以帶動40臺有毒氣體檢測儀,或15臺可燃、紅外氣體檢測儀
防爆形式:隔爆型 ExdⅡCT6
連接電纜:4~20mA選三芯屏蔽電纜,RS485選四芯,距離超1000米時單根線徑≥1.5mm;屏蔽層接大地
防護等級:IP66 防水濺和短時間雨淋,長時間雨淋需選配防雨罩或選擇不帶顯示的外殼或訂貨時注明
外形尺寸:210×170×85mm
重 量:1.8Kg
選配附件:墻壁安裝支架、固定在管道上的安裝支架(四分、六分管)、管道安裝不銹鋼螺紋焊座(需注明管道尺寸,如DN50、DN15...)、常溫高濕預處理系統、高溫高濕度預處理系統、高溫高濕高粉塵預處理系統、減壓閥、流量計、溫濕度測量、大容量SD存儲卡、防雨罩、24VDC或220AC采樣泵(采樣距離10米)、真空泵(采樣距離大于40米)、24V開關電源。
連電腦監控需要的配件:免費上位機軟件、RS485/RS232轉換器、無RS232接口的筆記本電腦還需USB/RS232 轉換連接線,如果要網絡傳輸還需 TCP/IP轉換器
應用場合:石油、化工、醫藥、環保、煙氣分析、空氣治理等所有需要固定安裝,在線檢測氣體濃度的場合
