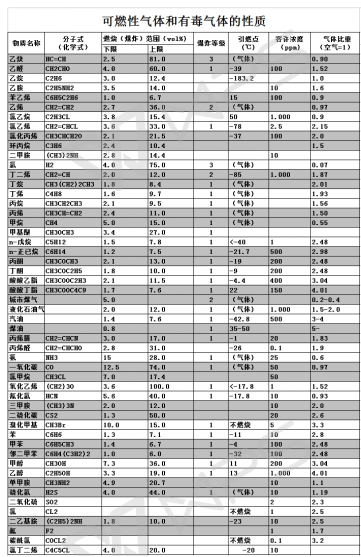

MIC2000防爆控制器是一種氣體濃度監測和泄漏集中報警控制器,電源由市電電網或蓄電池直接供電。本報警控制器接收RS485信號和4-20mA,暫時只能接收本公司新款在線檢測儀輸出的RS485信號,若需要接入其他廠家的標準RS485信號請聯系我公司進行確認。一臺氣體報警控制器可接入120路總線制RS485輸出氣體探測器和8路4-20mA輸出氣體探測器,更多輸入通道可訂制。 特點 1、主電源采用市電AC220V 50Hz(主板工作電壓為24VDC),備電采用24V蓄電池,使用方便 2、控制器安裝簡單方便 3、內置微處理
技術特性
(1)電源:AC220V(內置有AC220V轉24VDC開關電源)或24V蓄電池
(2)功耗:小于 15W
(3)測量范圍:與連接的探測器同步
(4)安裝方式:壁掛式
(5)報警設定:依據在線檢測儀可自由設定,一路探頭可控制三組繼電器
(6)輸入信號;RS485/4-20mA
(7)報警方式:聲光報警
(8) 輸出信號:RS485、4-20mA輸出,其中4-20mA輸出為選配功能。本控制器一共設置了四組常規觸點(24VDC/3A、AC220V/1A)和一組公共觸點(24VDC/5A、AC220V/1A);可擴展為9組常開/常閉無源觸點輸出
(9) 溫度:-20~70℃,濕度:0~95%RH
(10)防爆等級:IICT6
(11)執行標準:a、GB 3836.1—2010 《爆炸性氣體環境用電氣設備 通用要求》 b、 GB 3836.2—2010 《爆炸性氣體環境用電氣設備 隔爆型“d”》
(12)外形尺寸:400*400*375MM(L×H×W)
工作原理、結構、尺寸及面板介紹
4.1 控制器的工作原理
報警控制器的CPU循環檢測探測器的工作狀態,當探測器監測到環境的氣體濃度超過報警設定值時控制器發出聲、光報警并根據設置輸出聯動控制信號。
4.2 控制器的結構
本產品采用壁掛式結構,先將掛墻結構件固定在墻上適當位置,連接好電源線、信號線、輸出控制線,再將控制器掛在結構件上。
4.3 控制器的機箱外形尺寸
機箱尺寸:400*400*375mm(長*寬*高)。
4.4 控制器面板介紹

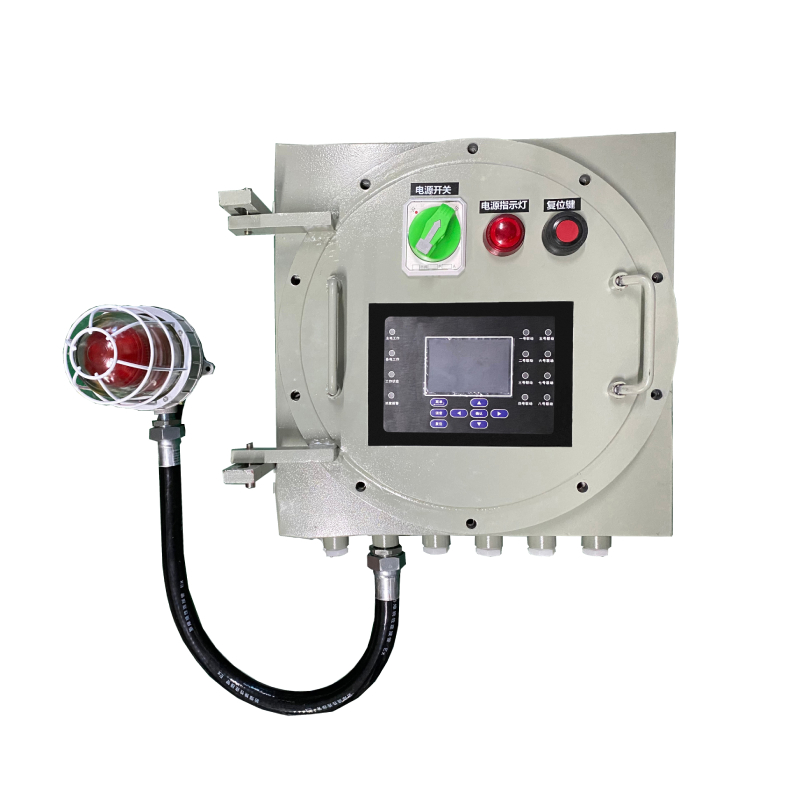

圖(1)控制器面板
(1)工作狀態指示燈:分為主電工作、備電工作,工作狀態。
主電工作燈:紅色,主電源工作時常亮;
備電工作燈:紅色,備電源工作時常亮;
工作狀態燈:綠/黃色,控制器正常工作時,綠色燈閃亮;控制器出現故障時黃色燈閃亮;
(2)濃度報警燈:紅色,當監控環境的氣體濃度超過報警設定值時紅色指示燈閃亮并伴隨有聲音報警;
(3)聯動狀態指示燈:從1號到4號共4個指示燈。在“繼電器輸出設置”功能中可指定某個探測器發生氣體濃度達到低濃或高濃報警時發出某個或多個聯動信號。
當某個聯動信號輸出時,其相應的指示燈常亮、聯動信號輸出,氣體濃度低于報警值時指示燈熄滅、聯動信號停止輸出。
(4)按鍵說明:顯示屏下方共8個按鍵,說明如下:
復位:控制器如果有歷史報警,“濃度報警”狀態燈會一直亮著,此時按“復位”可消除報警狀態
菜單/返回:按此鍵可進入菜單,當進入菜單后,按下此按鍵,可以返回上級菜單,連續按可退出主菜單
確認:當進入控制器菜單后,按下此按鍵,可以進行確認操作
消音:當控制器處于報警狀態時,蜂鳴器會一直響,按下此按鍵可以消音,再此按下可恢復聲音
1. 電源開關:扭動按鈕控制儀器的開關,左邊(分)為關機,右邊(合)為開機。
2. 電源指示燈:電源指示燈用于表示控制器的電源狀態,亮燈代表儀器正常工作。
3. 復位鍵:清除歷史報警狀態和報警輸出,重新獲取新的報警信息
